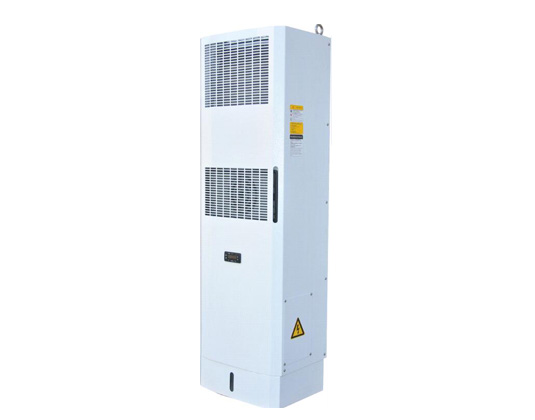

l 功能及特點
1.內外完全獨立的空氣循環,確保粉塵,油霧,潮氣不進入電氣箱內部。
2.大風量循環,使保證電氣箱內溫、濕度均勻。
3.全智能電腦液晶控製器,操作簡便,功能齊全,控製精度±1℃。
4.國際知名部件品牌,性能穩定,可靠。
5.具有多種保護功能,並提供無源觸點報警輸出,可與機床CNC係統閉環連接,實時監控。
6.本機分壁掛式和嵌入式兩種安裝方式,方便維修。
l 型號說明
CA S - 12 N- B S -H Z
(1) (2) (3) (4) (5) (6) (7) (8)
1)、CA:控製箱溫度濕度調節機代號
2)、無字符:單冷型
S:帶除濕
R: 冷熱型
G: 高溫型
3)、製冷能力12×100W
4)、N:新型設計序號
5)、B:壁掛式
Q:嵌入式
6)、無字符:1P~220V/50H
S:電源為2P~380V/50Hz或3P~380V/50Hz
7)、H:帶接水盒
P:帶接水瓶
A:水位報警帶蜂鳴器單獨輸出
8)、無字符:R22
Z:製冷劑R134a
Z1:製冷劑R407c
l 規格及參數
型號 |
CA-12N |
CA-15N |
CA-18N |
CA-22N |
CA-27N |
CA-34N |
CA-40N |
CA-50N |
製冷能力(KW) |
1.2 |
1.5 |
1.8 |
2.2 |
2.7 |
3.4 |
4.0 |
5.0 |
電源 |
1P~220V/50Hz/2P~380V/50Hz |
|||||||
額定功率(KW) |
0.6 |
0.73 |
0.84 |
1.0 |
1.24 |
1.42 |
1.8 |
2.45 |
額定電流(A) |
3.0/1.8 |
3.4/2 |
4.0/2.3 |
5.0/3.0 |
6.7/3.5 |
7.0/4.0 |
8.5/5.0 |
6.4 |
控製方式 |
微電腦控製器 |
|||||||
循環風量(m³/h) |
400 |
500 |
600 |
800 |
900 |
1000 |
1200 |
1400 |
製冷劑 |
R22 |
|||||||
較高環境溫度(℃) |
<43 |
|||||||
重量(KG) |
55 |
60 |
70 |
75 |
85 |
100 |
120 |
130 |
注:冷卻能力基於環境溫度35℃,箱內溫度35℃。
功能及適用範圍
功能
1.本機特別設計兩個完全獨立的空氣循環係統,防止粉屑、潮氣、灰塵、不潔有害的及有害腐蝕氣體侵入造成控製元件的損壞。
2.彌補恒溫的溫度控製不足。恒溫室是對於大空間的溫濕度進行調節,至於單點的高發熱物體和電子零件密度很高的電控箱則無法顧及,電控箱溫度濕度調節機應運而生,正好彌補此缺陷。
3.延長控製元件使用壽命。有效保證控製元件的安全運行,控製箱溫度濕度調節機可有效控製電氣箱內的溫度與空氣質量,因此箱內控製元件將可發揮其較高運轉效率,且延長使用壽命。
適用範圍
CNC機床、通訊設備、重型機械、測量儀器、各類電加工的控製箱和儀器箱
適用場合
1.切削屑及油霧充斥的機械加工廠
2.金屬屑充斥的焊接工廠
3.金屬粉屑及多灰塵的鍛、鑄造廠
4.其它工況惡劣的場所
特征
1.關鍵部件采用國際名牌組件,性能好,可靠性高。
2.采用特殊結構設計,大風量,小焓差,冷凝水少,冷卻能力足。
3.具有壓縮機過載報警、壓縮機延時啟動和水位報警等多種智能保護功能,並提供無源觸點(常閉)報警輸出端子。可與機床控製係統連接,構成閉環監控係統,提高機床控製係統的安全性。
4.微電腦電子恒溫恒濕控製。本機可以根據用戶需要,任意預置恒溫溫度。預置溫度較高為35℃,較低為20℃,控製精 度±1℃。根據用戶要求本機也可具有除濕功能,自動預置較高相對濕度為RH75%, 濕度達到RH49% 停止除濕,有效保證電控係統的安全運行。
5.本冷卻機可以實時控製電控箱內的溫度,達到設定要求。故在高溫高濕的惡劣環境下,本機仍可適用。
6.整體表麵噴塑處理,外形新穎美觀,維修方便。
7.本機分外掛式、嵌入式安裝方式,安裝簡便。
8.機種齊全,可提供不同電壓、頻率及多種冷卻能力的選擇,以滿足客戶不同需求。
9.新開發CA-□N冷熱兩用型電控箱溫度濕度調節機,以滿足高寒地區電控箱冬季運行之需要。當箱內溫度低於5℃時,開始加熱,達到10℃時停止加熱。
10.為方便現場使用,新增加透明冷凝水接水盒,將冷凝水收集。

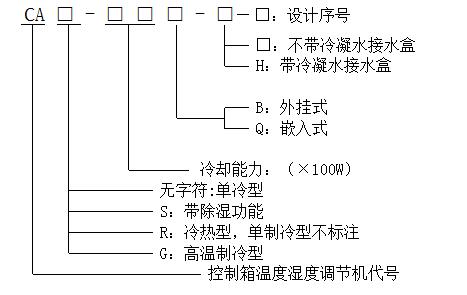

l 型號說明
l 選型指南
(一) 選擇冷卻機之負荷計算:QT=Qi+QR
1、計算電控箱內元件所產生的總熱負荷:Qi(W)
2、計算電控箱外傳導至箱內的熱負荷:
QR(W)=5.5×A×△T
A:電控箱表麵積(m2)
△ T:電控箱周圍較高溫度與加裝冷卻機後電控箱內所要求溫度之溫差(℃)
3、電控箱所需冷卻的總負荷:QT=Qi+QR(W)
4、由QT選擇冷卻機機型,選擇時為達到有效的冷卻效果,請選冷卻能力較充裕的型號。
(二)選型示例:
電控箱表麵積為10 m2,環境溫度36℃,箱內產生的總熱量Qi為1700W,若欲使箱內溫度保持為28℃,則需冷卻機冷卻能力如下:
△T=36-28=8℃
QR =5.5×A×△T=5.5×10×8=440W
QT=Qi+QR =1700+440=2140W
考慮到不確定因素,按1.2×QT選擇型號,應選CA-25B
l 規格參數表
型號
CA-03B
CA-05B-H
CA-08B-H
CA-15B-H
CA-20B-H
CA-05Q-H
CA-08Q-H
CA-15Q-H
CA-20Q-H
製冷能力(W)
300
500
800
1500
2000
電源
1P~220V/50Hz/60HZ
額定功率(W)
250
330
450
845
1085
額定電流(A)
1.3
1.6
2.3
4.1
5.1
控製方式
微電腦控製器
製冷劑
R134a
R22
較高環境溫度(℃)
<43
重量(KG)
15
28
30
48
60
